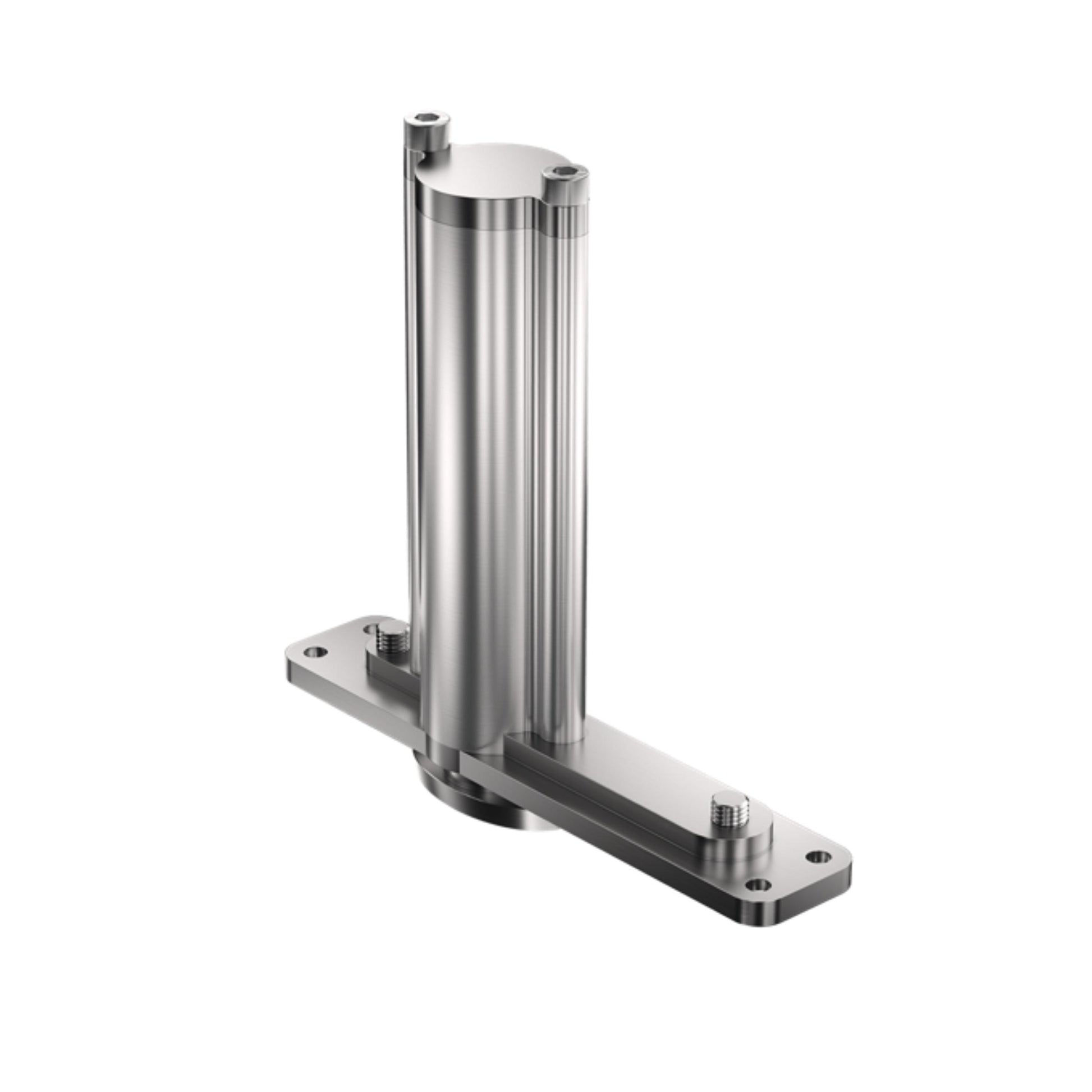

System 3 con Top Pivot Reverse

System 3 con Top Pivot Reverse

Sin opiniones

Puertas giratorias 360°

El FritsJurgens System 3 tiene tres funciones: rotación, cierre y posiciones de bloqueo. La bisagra permite que la puerta cumpla una rotación completa y se bloquee a cada cuarto de círculo.



Movimiento

Gracias al innovador diseño de System 3, basta un leve toque para mover la puerta. La rotación está asegurada por la estructura de muelle patentada.

A partir de los 45˚, la puerta frenada gira automáticamente en ambas direcciones hacia la posición de bloqueo sucesiva, y llega a la posición programada con solo dos oscilaciones.



    Accesorios

    Placa para techo

    La placa de techo se instala en el techo, donde el huso de la bisagra superior se encaja perfectamente en el agujero de la placa de techo. La placa de techo está disponible en dos acabados: acero inoxidable cepillado y negro.

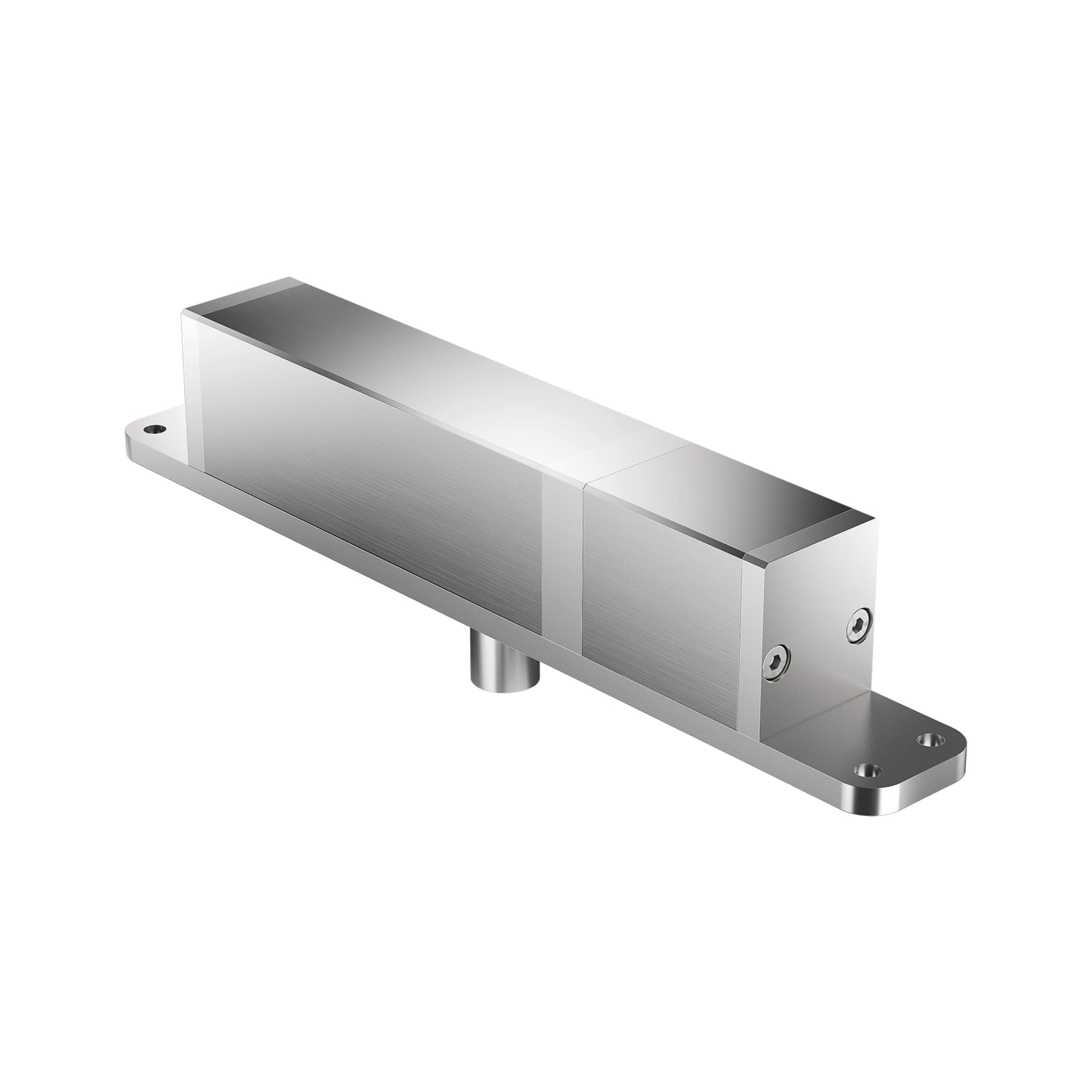

    Bisagra Superior

    La bisagra superior está lo más cerca posible de la lateral de la puerta. Utiliza la denominada conexión con agujero de alfiler, en la que se fija el huso a la bisagra superior y entra en el agujero de la placa del techo cuando se coloca la puerta.

    FritsJurgens ofrece dos tipos de bisagras superiores: Bisagra superior Regular y Cable Grommet de bisagra superior. El Cable Grommet de la bisagra superior está diseñado para permitir un cableado fácil a través de la puerta para iluminación o seguridad electrónica.

    Pivote Inferior

    El pivote inferior es el mecanismo de pivote y el impulsor de la puerta pivotante y está instalado en la parte inferior de la puerta. Por lo tanto, el mecanismo de pivote es virtualmente invisible. Los pivotes inferiores FritsJurgens tienen una capacidad de carga para puertas pivotantes de hasta 500 Kg.

    El pivote inferior ofrece varias características, dependiendo de la elección del pivote inferior, tales como: posiciones de retención, cierre automático, control de amortiguación, control de pestillo, control de velocidad de 30°, giro libre.

    La ubicación de los pivotes inferiores determina el impacto del espacio que la puerta pivotante tendrá en su entorno. Además de una colocación lateral más regular para crear puertas pivotantes, las bisagras pivotantes FritsJurgens también son adecuadas para paneles o paredes con giro de 360 grados.

    Placa de pavimento

    Cada placa de suelo FritsJurgens está montada a 8 mm del pavimento. Esto es suficiente para casi todos los tipos de suelo y permite combinar las bisagras de FritsJurgens con calefacción por suelo radiante.

    Hay dos diseños de placas de pavimento disponibles para System 3. Puedes optar por una placa de pavimento redonda o una placa de pavimento cuadrada en acero inoxidable cepillado (Serie 304). Las placas de pavimento de FritsJurgens están fabricadas en acero macizo templado y, por tanto, totalmente resistentes a los arañazos.



    Especificaciones técnicas

    Tipos System 3 - clase AA
    System 3 - clase C
    System 3 - clase E
    System 3 - clase G
    Dimensiones 160 x 32 x 143 mm
    Peso 0,75 KG
    Material Acero inoxidable | Aluminio anodizado
    Resistente a la corrosión EN 1670 – clase 5 (norma: 0-5)
    Movimiento de la puerta Dos sentidos | 360° Rotación a
    Posiciones de bloqueo Posiciones de bloqueo 0º, 90º, 180º e 270º
    Capacidad de peso 40 - 350 kg
    Grosor de la puerta 1000 - 3800 mm
    Altura de la puerta Ilimitada
    Punto de pivote Medio
    Min. Grosor de la puerta 40 mm
    Espacio superior 4-10 mm
    Espacio inferior 13 mm
    Movimiento de la Puerta La puerta se mueve desde cada ángulo de 45º , en ambas direcciones, a una posición de bloqueo.



    Descargar

    Manual de Montaje

    Ver todos los detalles

    Rotación a 360°

    El System 3 te permite rotación a todo alrededor, mientras mantiene características como el cierre automático y posiciones de retención.

    Cierre automático y posiciones de retención

    Desde cada ángulo de 45°, el System 3 gira automáticamente hacia sus posiciones de retención a 0°, 90°, 180° o 270°.

    Paredes pivotantes

    La rotación de 360​​° combinada con posiciones de retención y cierre automático son características ideales para paredes pivotantes.
